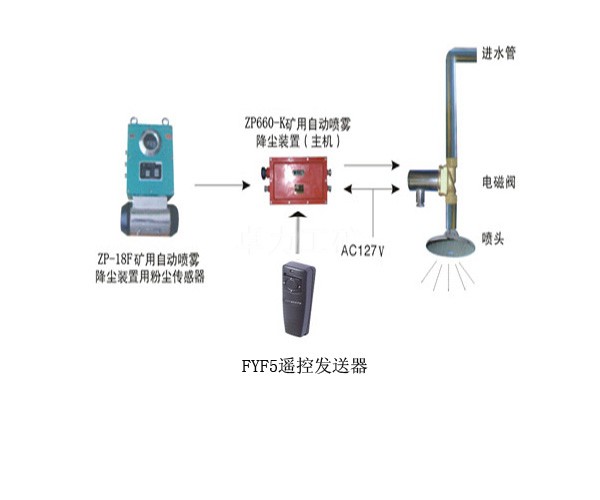

ZPF660礦用（粉塵）自動噴霧降塵裝置示意圖

       該裝置根據粉塵濃度控制灑水降塵，適用于煤礦井下工作面、井底煤倉及運輸大巷等工作場所。系統主要由煤礦粉塵傳感器、控制器、電磁閥、噴頭、水管等組成。當監視場所粉塵濃度超過粉塵傳感器設定的報警值時，粉塵傳感器產生一個控制信號，通過傳輸電纜傳至隔爆兼本安多路電源，由隔爆兼本安多電源內的繼電器打開電磁閥對工作場所進行灑水，降低工作場所的粉塵，當粉塵傳感器恢復到正常工作狀態時，灑水停止。

二、技術參數：

       礦用粉塵傳感器

      ◆     防爆標志：ExibI。

      ◆     工作電壓：9V～18V。

      ◆     工作電流：≤50mA。

      ◆     輸入本安參數：Ui:18V，Ii:30mA。

三、裝置組成：
