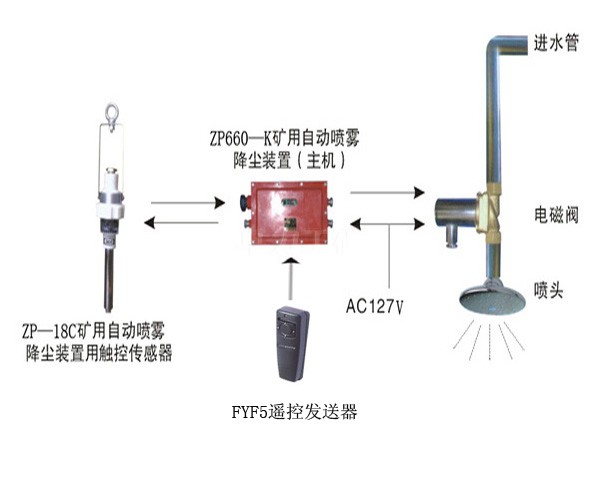

ZPC660礦用觸控自動灑水降塵裝置示意圖

ZP—18C礦用觸控傳感器為礦用本質安全型，適用于煤礦有瓦斯、煤塵爆炸危險的環境中。適用于軌道運輸巷、皮帶巷、溜煤眼等工作場所、系統主要由觸控傳感器、控制器、電磁閥、噴頭、水管等組成。當有人或物碰觸到觸控傳感器時，或當皮帶機運轉時，觸控傳感器產生一個觸發控制信號，通過傳輸電纜傳至控制器，由控制器內的繼電器打開電磁閥對運煤車或皮帶機進行灑水，除去機車、皮帶運行時產生的粉塵，當機車駛過或流停止運行，灑水停止。

二、性能特點

1.觸控傳感器由三部分組成：煤位、運煤與濕度。

2.煤位：當輸送帶上有煤時，使觸控傳感器的檔桿位置偏轉，煤位的有煤燈亮，表示已檢測到輸送帶上有煤。

3.運煤：當輸送帶運行時，帶動其托輥轉動，使運煤能檢測到粘于托輥上磁鋼的磁場變化，運煤指示燈亮，表示輸送帶處于運煤狀態。

4.煤濕度：當輸送帶上有煤時，兩根探桿接觸煤中，根據濕度不同檢測到不同電阻值，由此檢測煤的濕度。當煤的濕度符合干煤標準時，傳感器干煤指示燈亮，表示檢測為干煤。

5.只有在三個傳感器同時符合條件時，傳感器輸出高電平（電壓﹥0.5V），否則輸出低電平（電壓﹤0.5V）。

三、技術參數

礦用觸控傳感器：

◆     防爆標志：Exib I。

◆     工作電壓：9V～18V(本安電源)。

◆     工作電流：≤50mA。

◆     輸入本安參數：Ui：18V，Ii：300mA。
